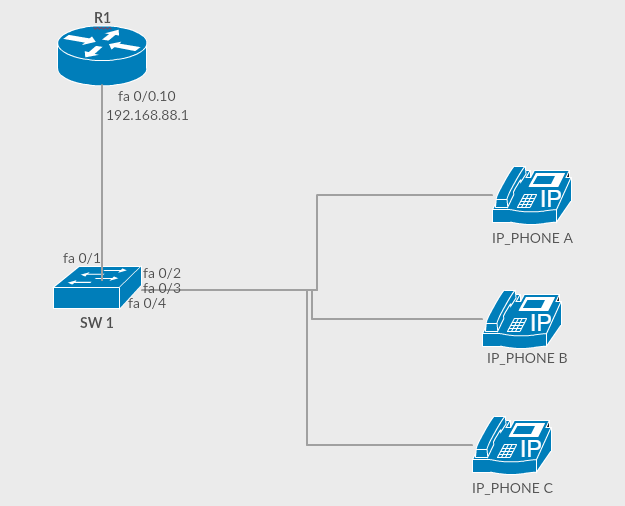

Konfigurasi IP Address pada R1 :
R1>enable
R1#configure
terminal
R1(config)#int
fa0/0
R1(config-if)#no
sh
R1(config-if)#int
fa 0/0.10
R1(config-subif)#encapsulation
dot1q 10
R1(config-subif)#ip
address 192.168.88.1 255.255.255.0
int fa 0/0.10 : membuat sub interface dibawah fa 0/0
encapsulation dot1q 10 : menjadikan interface fa 0/0.10 menjadi interface
VLAN dalam hal ini Vlan 10
Konfigurasi DHCP pada R1 :
R1(config-subif)#ip
dhcp pool untukvoip
R1(dhcp-config)#network
192.168.88.0 255.255.255.0
R1(dhcp-config)#default-router
192.168.88.1
R1(dhcp-config)#option
150 ip 192.168.88.1
option 150 maksudnya adalah ip TFTP Server,
TFTP Server itu server yang menyimpan konfigurasi dalam hal ini yang
menyman konfigurasi dial-number adalah R1 maka command nya option 150 ip
192.168.88.1, dengan 192.168.88.1 adalah IP R1
Konfigurasi Telphony Service pada R1 :
R1(dhcp-config)#telephony-service
R1(config-telephony)#ip
source-address 192.168.88.1 port 2000
R1(config-telephony)#max-dn
3
R1(config-telephony)#max-ephone
3
R1(config-telephony)#auto
assign 1 to 3
R1(config-telephony)#ephone-dn
1
R1(config-ephone-dn)#number
1001
R1(config-ephone-dn)#ephone-dn
2
R1(config-ephone-dn)#number
1002
R1(config-ephone-dn)#ephone-dn
3
R1(config-ephone-dn)#number
1003
ip source address : perintah untuk membuat
sumber telephony service
max-dn : maksimal dial number/nomor telepon
nya
max-ephone: maksimal IP_Phone atau
perangkat voip yang dapat didaftarkan
auto assign : command untuk
memberikan dial-number secara automatis kepada IP_Phone atau perangkat VOIP
lainya
Konfigurasi pada SW1
SW1>enable
SW1#conf
t
SW1(config)#vlan
10
SW1(config-vlan)#int
fa 0/1
SW1(config-if)#switchport
mode trunk
SW1(config-if)#int
range fa 0/2-4
Sw1(config-if)#switchport
voice vlan 10
Pastikan semua IP_PHONE sudah mendapat nomer telepon masing 2, jika belum
coba periksa kembali konfigurasi diatas
Untuk mengetest lakukan lah panggilan, Untuk melakukan panggilan dari IP
Phone, klik pada salah satu IP Phone, kemudian buka mode GUI dan masukan nomor
telepon yang dituju dan tekan enter atau klik pada gagang telpon dan telpon
dengan nomor yang dituju akan mulai menyala dan berdering
Tulisan Conected tanda sudah terhubung
